状態判断
今、植物は安定しているか
土壌湿度、光、温湿度、画像記録、養護記録を可視化し、植物管理に慣れていない人が「今、何を見るべきか」「次に何をすべきか」を判断しやすくする小型箱庭の実験です。
Overview
プロジェクト概要
庭や植物を持ちたいと思っても、完成後の維持管理には多くの迷いが生まれます。植物が今どのような状態にあるのか、いつ水をやるべきか、弱った後に回復しているのかを判断することは、経験の少ない人にとって簡単ではありません。
本プロジェクトでは、小型の箱庭を実験対象とし、環境データと観察記録を用いて、植物管理における判断を支援する仕組みを試作しています。データによって植物を直接診断するのではなく、過剰な水やり、乾燥の見落とし、急な強光への復帰など、人の主観的な誤判断を減らすことを目指しています。
- プロジェクト種別
- Plant-Tech / 環境センシング / データ可視化 / 植物管理支援 / 卒業制作
- 制作状況
- 進行中
- 対象
- 植物管理に慣れていない人の小型庭・鉢植え管理
- 主なデータ
- 土壌湿度 / 光照度 / 空気温湿度 / 画像記録 / 養護記録
- 使用技術
- ESP32 / 土壌湿度センサー / BH1750 / DHT22 / Dashboard
- 目的
- 非専門者の養護判断を支援し、庭の維持管理を続けやすくする

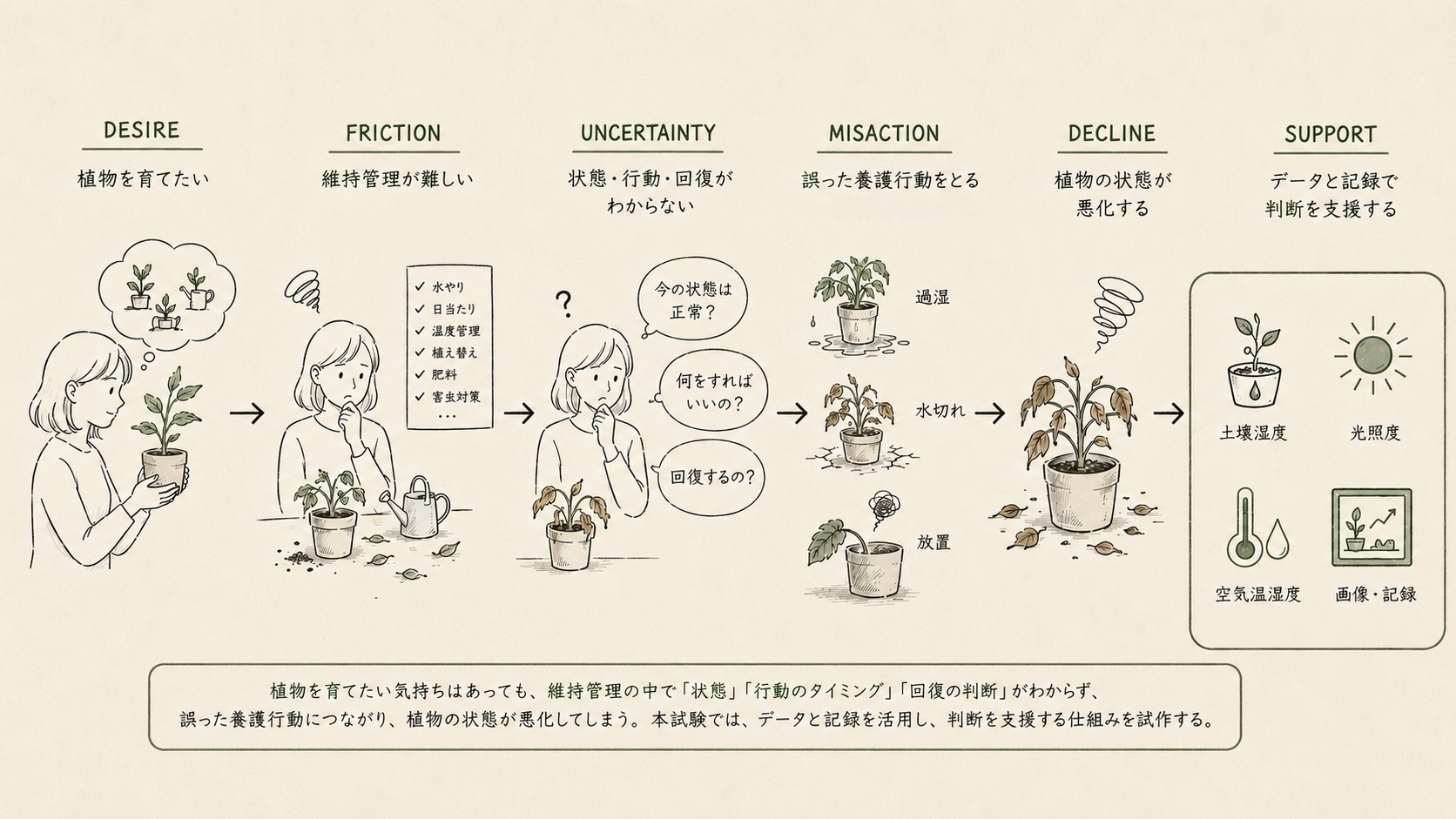

Problem
維持管理で起こる判断困難
植物管理に慣れていない人は、植物の状態を見ても、何が起きているのか、次に何をすべきかを判断しにくい。特に、状態判断、行動判断、回復判断、継続管理の 4 つの場面で迷いが生まれます。
行動判断
水やり・遮陰・観察のどれを選ぶか
回復判断
手入れ後に改善しているか
継続管理
記録を続けられるか
植物の声を直接聞くことはできません。だからこそ、環境データ、画像記録、養護ログを組み合わせ、植物が置かれている状況を読み取り、次の行動を考えるための手がかりをつくることが、このプロジェクトの出発点です。
System Concept
観察する・蓄積する・可視化する・判断につなげる
-
01
環境を測る
土壌湿度、光照度、空気温湿度を測定し、植物が置かれている環境条件を把握する。
-
02
変化を蓄積する
定点画像と養護記録によって、葉の萎れ、苔の乾き、移植後の変化、人が行った手入れを時系列で残す。
-
03
関係を可視化する
環境データ、画像、養護記録を重ねて表示し、「環境の変化」「植物の反応」「人の行動」の関係を振り返りやすくする。
-
04
次の行動につなげる
可視化された記録をもとに、「水をやる」「遮陰する」「様子を見る」など、次に取るべき養護行動を考えやすくする。
Data
Visualization
Visualization
データ可視化の考え方
センサーで得た数値は、そのままでは養護判断につながりにくい。
本プロジェクトでは、環境データ・定点画像・養護記録を一つの流れとして整理し、植物の変化と人の行動を結びつけて振り返れるようにする。
箱庭から取得するデータ
- 土壌湿度 ×2
- 湿潤エリア
- 乾燥エリア
- 光照度
- 空気温湿度
- 定点画像
- 養護記録
Dashboard で整理する
養護判断につなげる
必要な場所だけに介入する。

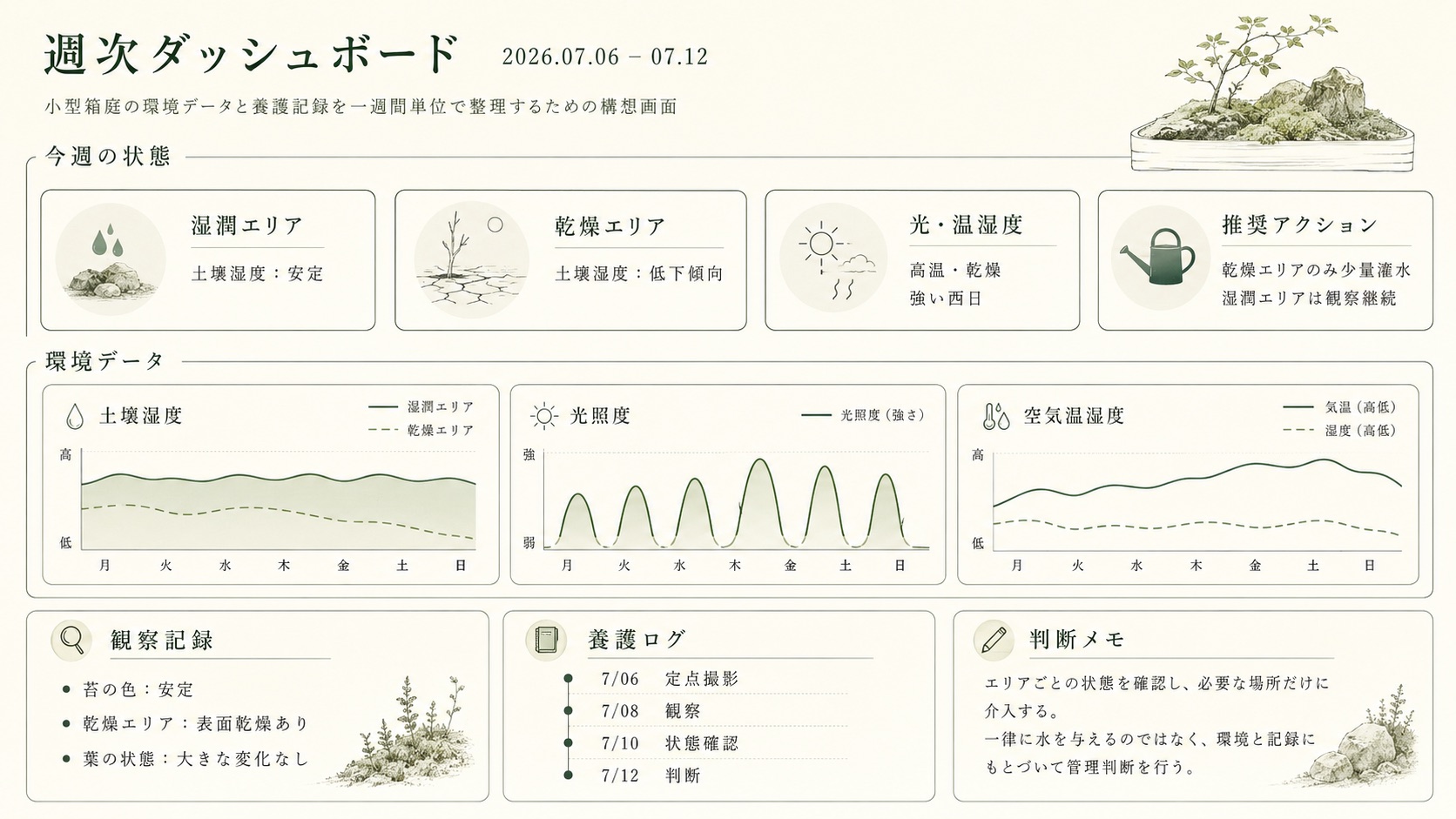

環境データ・定点画像・養護記録を一週間単位で重ねて確認し、状態の把握と養護判断につなげるための、週次ダッシュボード案です。
Use Scenarios
植物の状態を読む 4 つの場面
-
01
植え付け後、適応しているか
移植後の葉の萎れ、土壌湿度の安定、強光や高温による負荷を見ながら、適応期か安定期かを判断する。
-
02
水をやるべきか
土壌湿度の現在値、乾き方、前回の水やり、光や温湿度を組み合わせ、日数ではなく状態にもとづいて判断する。
-
03
枯れの原因を考える
葉が枯れたとき、すぐに水不足と決めつけず、過湿、乾燥、強光など複数の可能性を記録から確認する。
-
04
回復しているか
弱った後の画像変化、湿度の波、光環境を確認し、日なたに戻すか、遮陰を続けるかを段階的に判断する。
Prototype

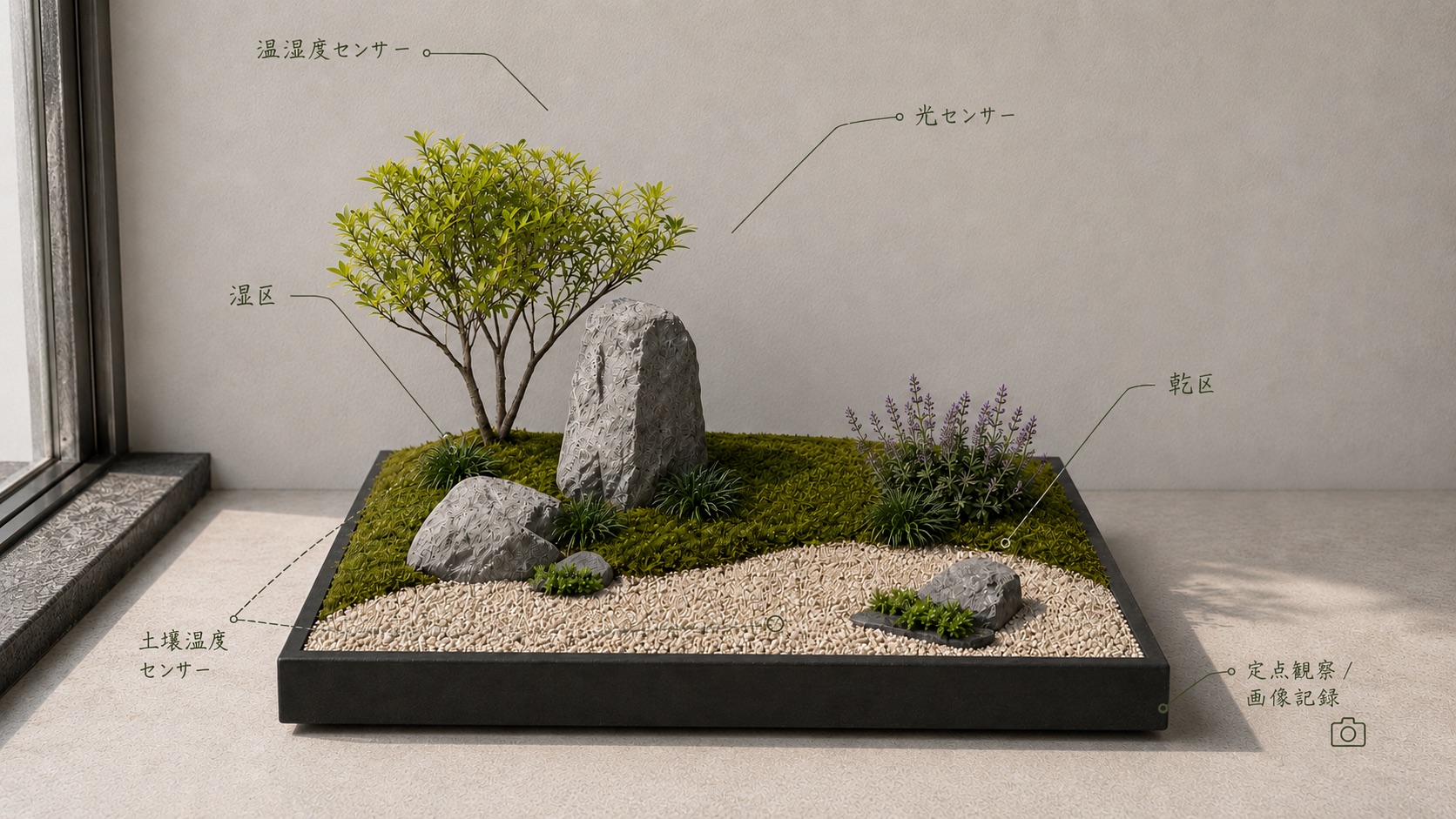

小型箱庭とセンサー配置
箱庭内には、湿潤エリアと乾燥エリアを設け、異なる環境条件を比較しながら観察できる構成としています。各所に配置したセンサーで、土壌湿度・光照度・空気温湿度を記録し、植物の状態把握と養護判断を支援します。
管理方法は一律の自動灌水ではなく、エリアごとの状態に応じて、自動補水と手動管理を使い分ける試作です。

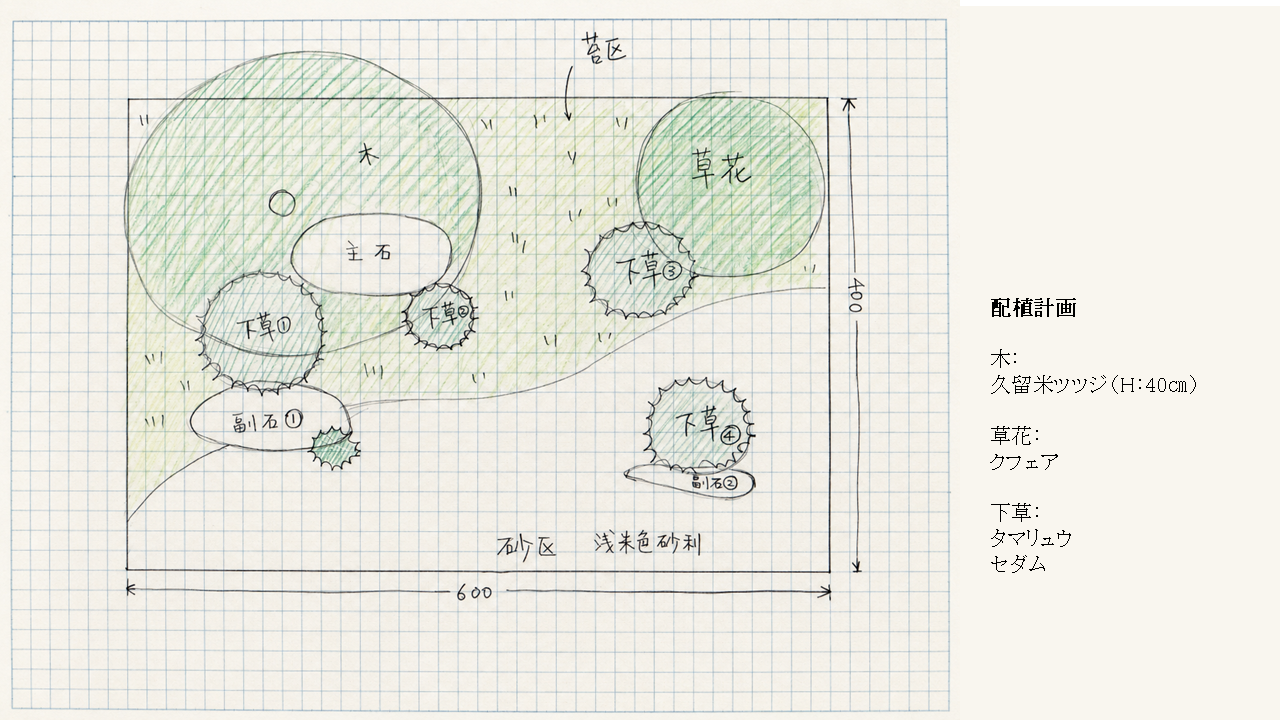

箱庭構成
湿潤エリアと乾燥エリアを分け、植物ごとの水分条件や管理差を観察できるように構成した。

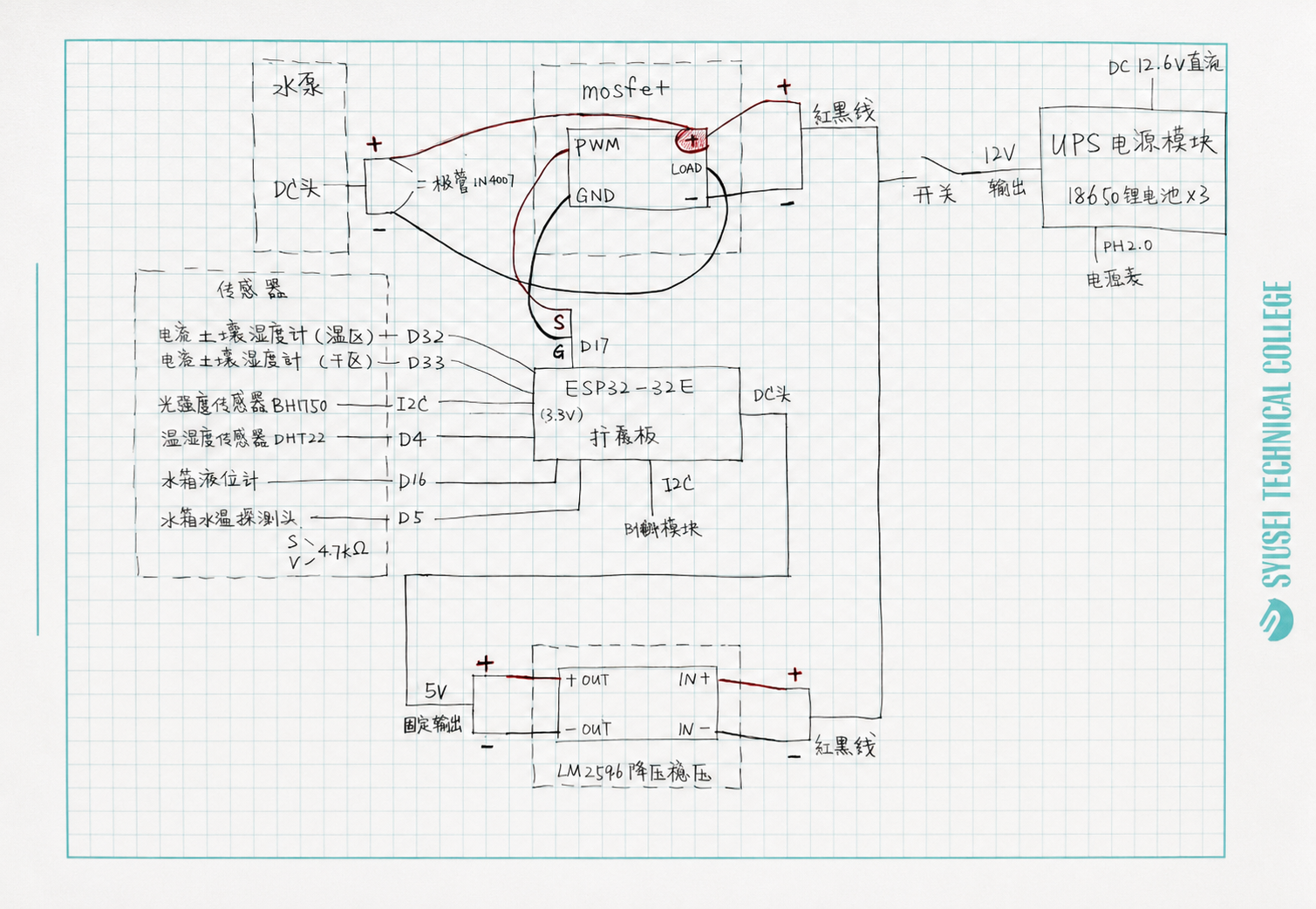

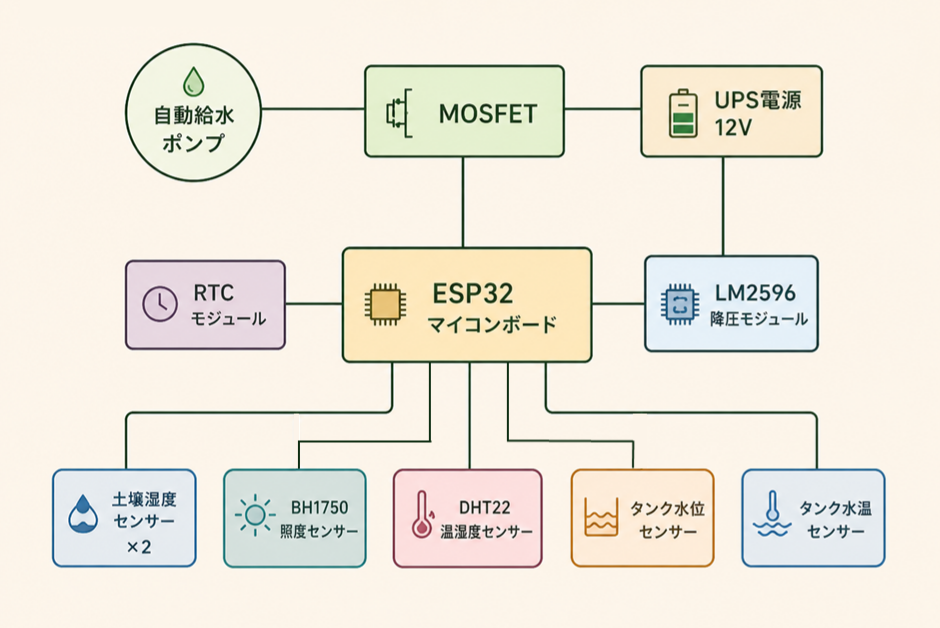

センサー・自動灌水構成
土壌湿度、光照度、空気温湿度、水位、水温を取得し、ESP32 を中心に自動補水と記録につなげる構成とした。
Data
判断に使うデータ
- 土壌湿度
- 湿潤エリアと乾燥エリアの水分状態を比較し、水やり判断の基礎とする。
- 光照度
- 西日の強さや遮陰の必要性を判断するために記録する。
- 空気温湿度
- 蒸散負荷や高温ストレスの手がかりとして用いる。
- 画像記録
- 葉の萎れ、色の変化、苔の乾きなどを時系列で確認する。
- 養護記録
- 水やり、遮陰、植え替えなど、人が行った管理行動を残す。
Current Status
現在の進行状況
小型箱庭の構成、植物選定、センサー構成、記録方法の整理を並行して進めています。
現段階では、実装そのものよりも、どのような判断を支援するのか、そのために何を記録・可視化するのかを明確にすることに重点を置いています。
Progress Snapshot
構想整理
箱庭設計
センサー構成
記録設計
可視化試作
完了
進行中
検討・実装中
準備中
次段階
Current Focus
湿潤エリアと乾燥エリアをもつ箱庭構成の整理と、センサー配置の検討を進めている。
Next Step
定点画像・養護ログ・環境データの記録を始め、判断支援のための可視化画面を試作する。
Process Gallery / 試作記録

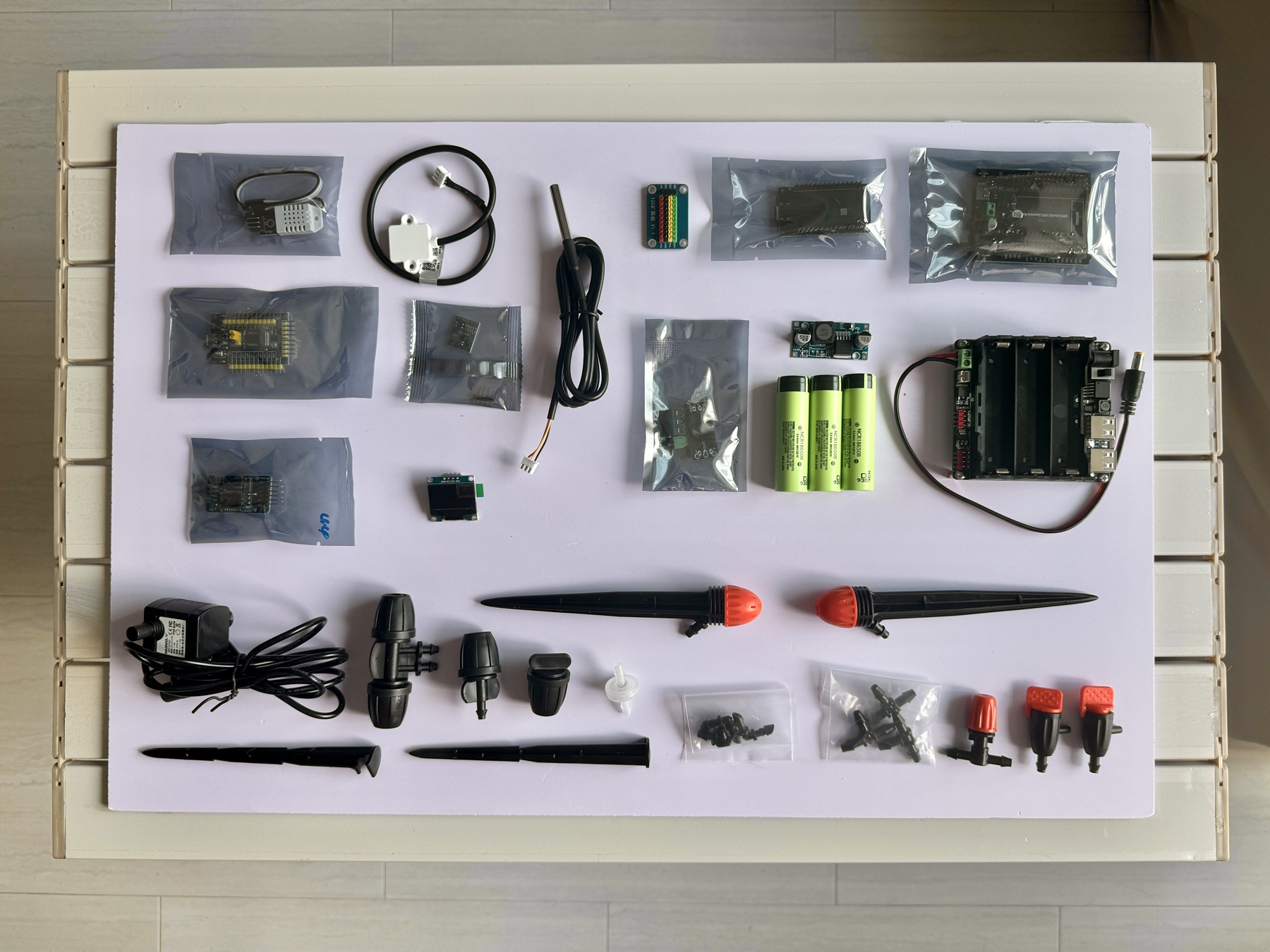

01
素材・部材の準備
02
構成検討

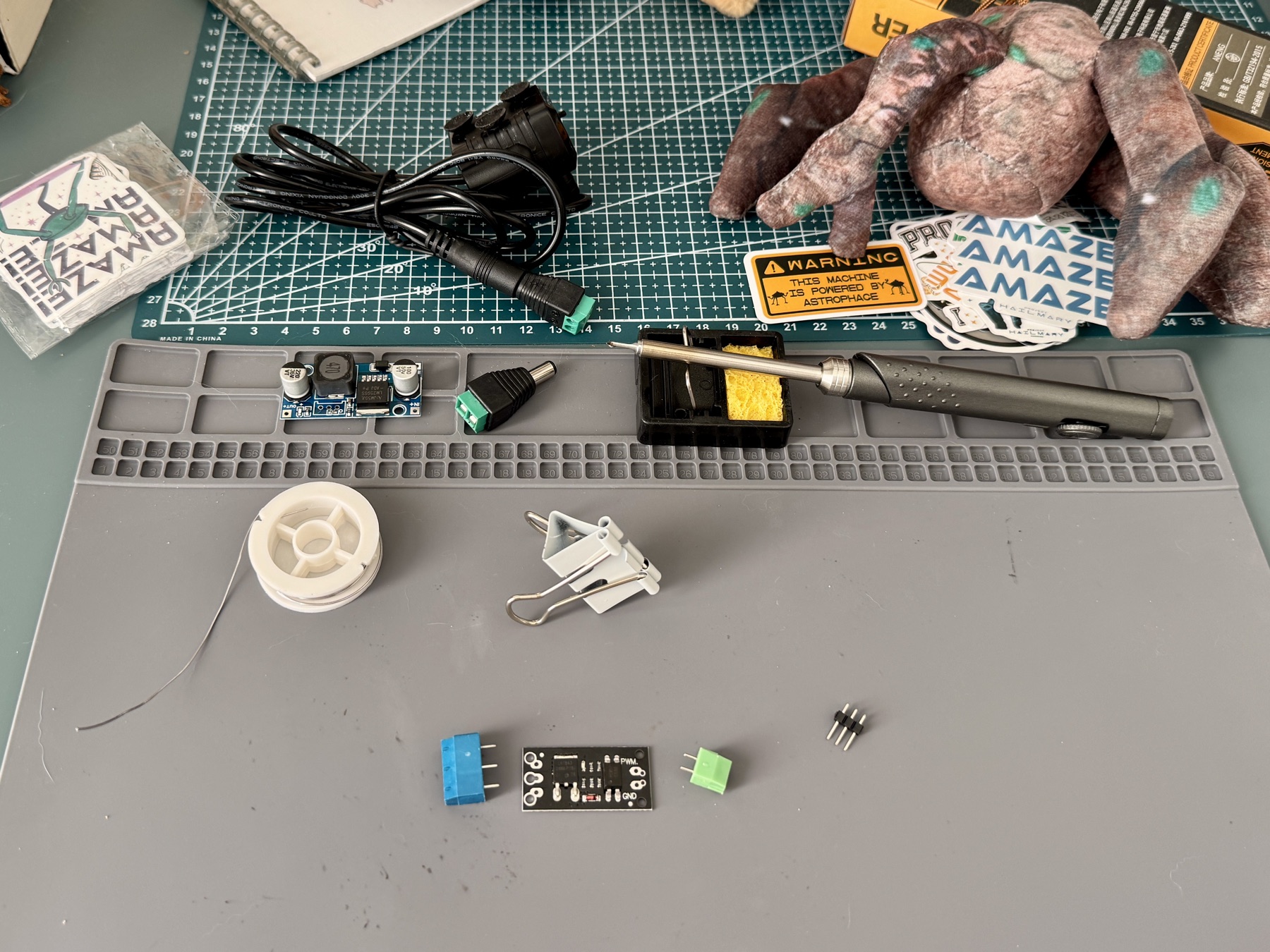

03

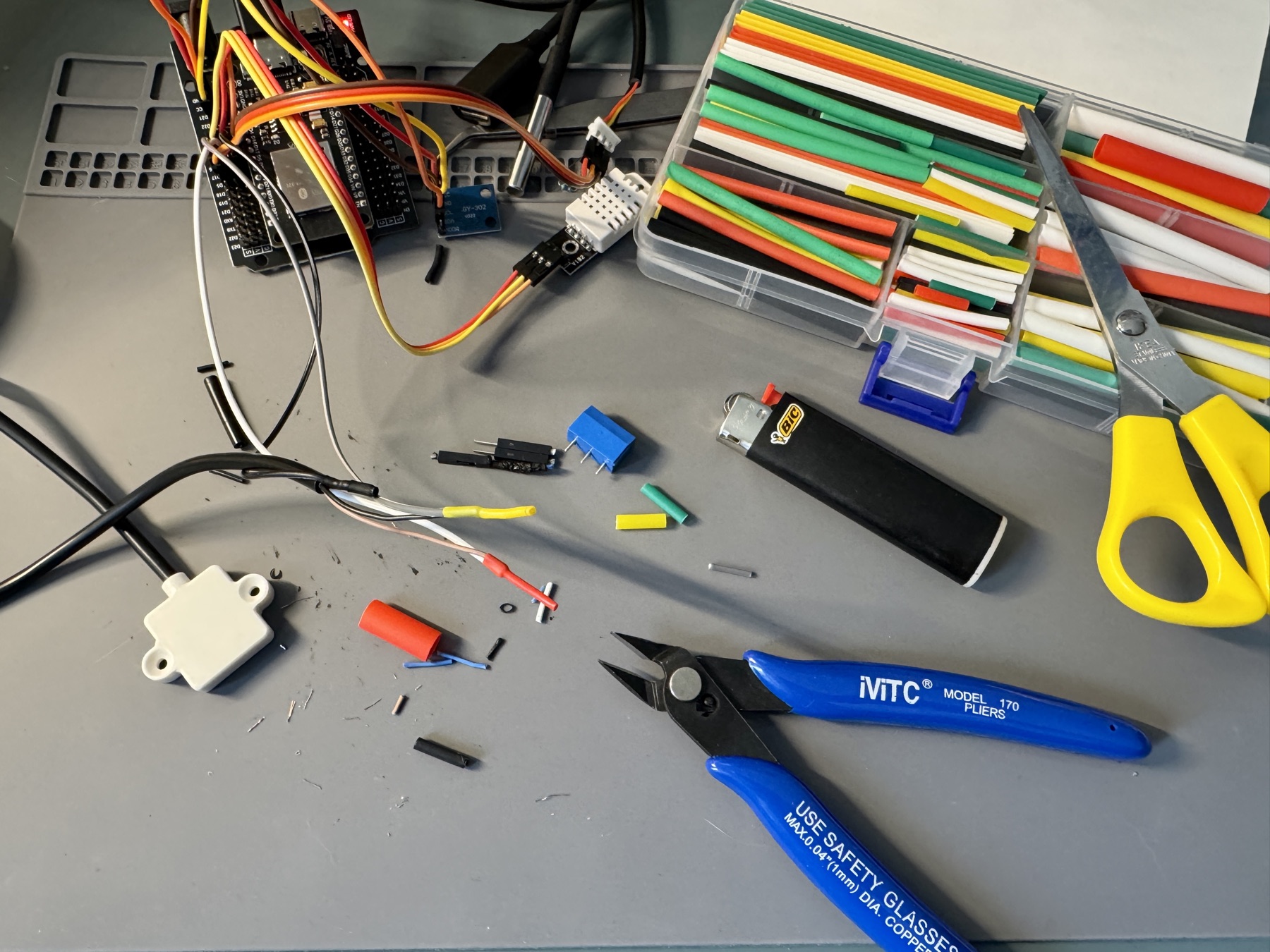

試作・接続
Outcomes
このプロジェクトで示したこと
Key Takeaways
- 01植物管理の課題を、利用者の判断困難として整理する力
- 02植物・空間・センサーを組み合わせて小さな実験環境を設計する力
- 03土壌湿度、光、温湿度、画像記録を養護判断に結びつける視点
- 04自動化だけでなく、人が続けやすい管理支援として設計する姿勢
- 05進行中の制作を観察・記録しながら改善していく力
